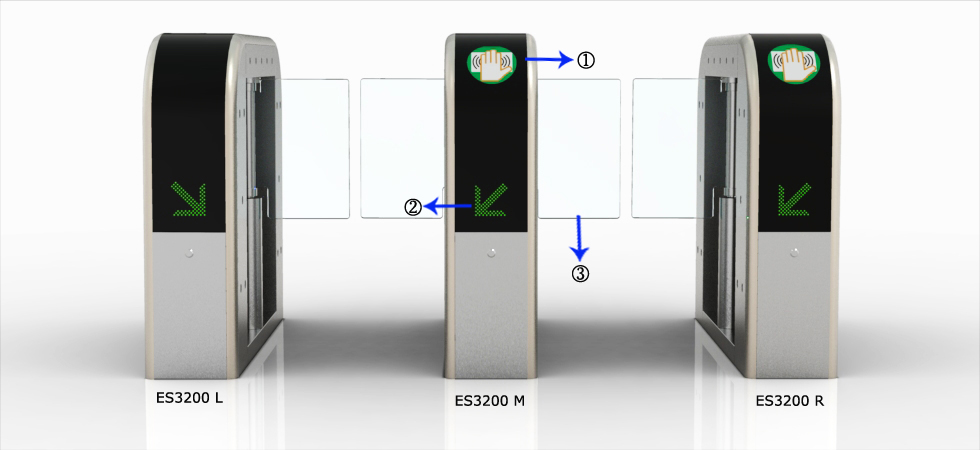

①操作區；②指示燈；③門體；L：左機；M：中間機；R：右機

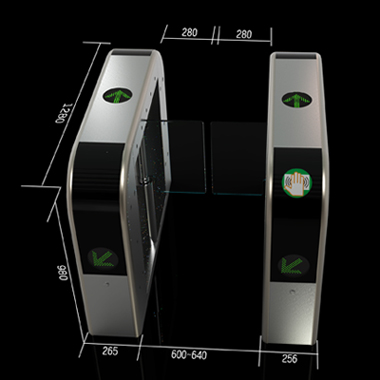

尺寸（毫米）與重量（千克） 長度：1280毫米 （50.394 英寸） 寬度：265毫米 （10.433 英寸） 高度：980毫米 （38.583 英寸） 重量：100千克（220.462磅） 包裝：長1400毫米、寬400毫米、高1200毫米 主要材料 箱體：SUS304 1.5mm不鏽鋼 框架：SUS304 2.0mm不鏽鋼 機芯：45#鋼，表面電鍍彩鋅 門體：有機玻璃或特制軟膠                                                  機芯性能 傳動模式：伺服移動定位驅動器 安全摸式：斷電後為無障礙通道 助力驅動：直流無刷電機 開門方式：中分對擺90度 開關門速度：0.4至0.8秒（用戶可設） 通道寬度：600--980mm（900mm以上為特殊人士通行需要） 門體行程：278--480mm （可訂制）；標配：278mm 設備噪音：≦52db；開關門≦55db 通行速度：常閉模式40人/分鐘；常開模式60人/分鐘 機芯壽命：500萬次 功能特點 多組電眼傳感器實時監測通道狀態，精准邏輯判斷，無阻礙授權通行 機械裝置、門體位置、電流檢測及通道傳感器等四重保護通道行人的防夾安全保護 整個系統運行採用無級次定位裝置，運行過程由傳感器控制，無機械沖撞

數控加工工藝，表面精細處理，抗腐蝕性強 方便易用，便於隨身物品如包裹行李等通過 防尾隨功能:防范等級3級 通行方式：單向、雙向（可選）,運行速度可調；具有多種工作模式可供選擇 燈光提示：通行方向指示 具有防雷防漏電保護功能 保護功能：具有防撞、防失速、防電器過壓過流功能 防止非法操作及報警功能 標准的對外電氣接口，帶光電安全隔離，可與各種控制設備相挂接，便於系統集成 遠程控制與設置功能   電氣及環境 電壓：100V至240V交流電（大范圍電源輸入電壓） 頻率：單相 50Hz 至 60Hz 工作電壓：DC24V 電流：靜態 300mA；動態4A（最大工作電流） 操作溫度：-20至70°C（-4 至 158°F） 存放溫度：-40至80°C（-40 至 176°F） 相對濕度：非凝固狀態下 5% 至 95% 通信功能 標准RS232 串口 TTL 接口 工業級CAN BUS接口（可選） 操作指示（用戶選配） 燈光提示：通行方向指示              狀態燈信息               指標燈信息                      操作界面（用戶選配） 可支持感應讀卡的安裝環境 可支持LED或LCD小顯示器的安裝環境 可支持該設備控制器的安裝環境 安裝要求 單相3A 110V至220V電源，接地 到控制設備的連接線 可能的土建工作和固定工作 請參考ES3200設備工程安裝圖
